Chiusini e caditoie in ghisa sferoidale

I chiusini e le caditoie in ghisa sferoidale serie EKO® sono il frutto di anni di esperienza da parte di operatori specializzati nel settore. La gamma di caditoie e chiusini in ghisa duttile sviluppata copre tutte le esigenze in termini di portate e di dimensioni (dalla classe B 125 alla D 400 con dimensioni fino a 1.200 mm di ingombro esterno). Le caditoie e i chiusini in ghisa sferoidale della serie EKO® rispondono alla normativa vigente in materia (UNI EN 124-2:2015) e garantiscono un elevato standard di sicurezza e di affidabilità. Il nostro personale è a disposizione per sviluppare chiusini e caditoie personalizzati (scritte, dimensioni particolari e classi di carico) e soluzioni adatte ad ogni esigenza.

Voce di capitolato chiusini in ghisa sferoidale serie EKO

Fornitura di chiusino anti odore tipo EKO o equivalente, in ghisa sferoidale 500-7/GJS 500-7 a norma UNI EN 1563:2018 conforme alla classe D 400 della norma EN 124:2015 ed al marchio qualità prodotto, rilasciato da organismo di certificazione indipendente accreditato per la Certificazione Qualità prodotto di dispositivi di chiusura e coronamento in ghisa sferoidale in conformità alla EN 45000, con carico di rottura > 400 kN rivestito di vernice protettiva idrosolubile e atossica di colore nero.

Composto da:

  • Coperchio quadrato da 400 a 1100 mm, con superficie a rilievi antisdrucciolo munito di uno o più fori ciechi per il sollevamento a mezzo di apposite chiavi di manovra
  • Telaio a base quadrata da 400 a 1000 mm, altezza da 75 a 100 mm e luce netta da 300 a 1000 mm, con sezione ad “U” adatta a creare un sifone con il bordo inferiore del coperchio in funzione anti odore quando riempita con un impasto di grasso e sabbia. Base maggiorata ai quattro angoli per garantire aderenza e stabilità sul pozzetto e dotata di otto fori per l’impiego di opportuni dispositivi di ancoraggio

La posa del telaio dovrà avvenire in conformità a quanto disposto dalla Norma EN 124:2015.

Peso complessivo: da 16,50 kg a 152,30 kg.

Tutti i componenti del dispositivo devono riportare le seguenti marcature realizzate per fusione, posizionate in modo da rimanere possibilmente visibili dopo l’installazione:

  • Norma di riferimento (UNI-EN 124-2 o EN 124-2)
  • Classe di appartenenza
  • Nome o logo del produttore
  • Luogo di fabbricazione (può essere un codice registrato presso l’organismo di certificazione qualità prodotto)
  • Marchio qualità prodotto rilasciato da organismo di certificazione indipendente
  • Data o settimana e anno di fabbricazione (in codice o non in codice)

Su richiesta possono essere inoltre essere forniti:

  • Rapporto delle prove meccaniche (carico di prova e freccia residua) eseguite sul dispositivo conformemente a quanto disposto all’articolo 8 della Norma EN 124-1:2015.
  • Analisi chimica e prove meccaniche eseguite sulla ghisa sferoidale conformemente alla UNI EN 1563:2018 per la gradazione 500-7/GJS 500-7

Voce di capitolato caditoie in ghisa sferoidale serie EKO

Fornitura di caditoia articolata tipo EKO o equivalente, in ghisa sferoidale 500-7/GJS 500-7 a norma UNI EN 1563:2018 conforme alla classe C250 della norma EN 124:2015 ed al marchio qualità prodotto, rilasciato da organismo di certificazione indipendente accreditato per la Certificazione Qualità prodotto di dispositivi di chiusura e coronamento in ghisa sferoidale in conformità alla EN 45000, con carico di rottura > 250 kN rivestita di vernice protettiva idrosolubile di colore nero.

Composta da:

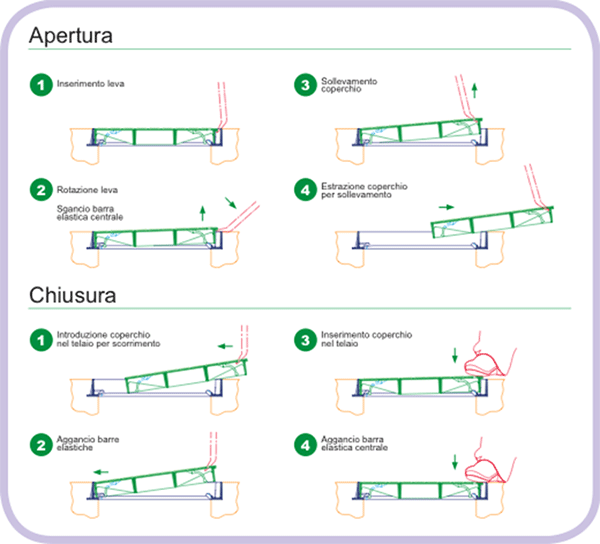

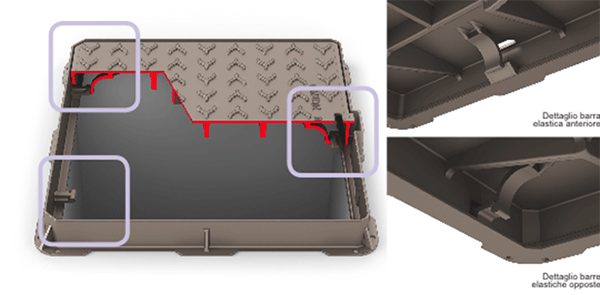

  • Caditoia quadrata da 300 a 900 mm, articolata grazie a perni solidali alla stessa con forma e disposizione degli alveoli di captazione ottimizzata per favorire il deflusso delle acque. Griglia dotata di barre elastiche che garantiscono la stabilità della griglia stessa vincolandola al telaio. Fori di drenaggio conformi al Decreto Ministeriale n. 236 per l’eliminazione delle barriere architettoniche.
  • Telaio a base quadrata da 300 a 900 mm, altezza 40 a 75 mm e luce netta 200 a 800 mm, munito di bordo periferico interno predisposto per l’alloggiamento di un sifone in polipropilene. Base maggiorata ai quattro angoli per garantire aderenza e stabilità sul pozzetto e dotata di otto fori per l’impiego di opportuni dispositivi di ancoraggio.

La posa del telaio dovrà avvenire in conformità a quanto disposto dalla Norma EN 124:2015.

Peso complessivo: da 6,30 kg a 79 kg.

Tutti i componenti del dispositivo devono riportare le seguenti marcature realizzate per fusione, posizionate in modo da rimanere possibilmente visibili dopo l’installazione:

  • Norma di riferimento (UNI-EN 124-2 o EN 124-2)
  • Classe di appartenenza
  • Nome o logo del produttore
  • Luogo di fabbricazione (può essere un codice registrato presso l’organismo di certificazione qualità prodotto)
  • Marchio qualità prodotto rilasciato da organismo di certificazione indipendente
  • Data o settimana e anno di fabbricazione (in codice o non in codice)

Su richiesta possono essere inoltre essere forniti:

  • Rapporto delle prove meccaniche (carico di prova e freccia residua) eseguite sul dispositivo conformemente a quanto disposto all’articolo 8 della Norma EN 124-1:2015.
  • Analisi chimica e prove meccaniche eseguite sulla ghisa sferoidale conformemente UNI EN 1563:2018 per la gradazione 500-7/GJS 500-7
