Seleziona i prodotti:

Conformi al Decreto del Ministro dei Lavori Pubblici 14 giugno 1989, n.236.
Prescrizioni tecniche necessarie a garantire l’accessibilità, l’adattabilità e la visitabilità degli edifici privati e di edilizia residenziale pubblica, ai fini del superamento e dell’eliminazione delle barriere architettoniche.

  • 4.2.2 Pavimentazione
    La pavimentazione del percorso pedonale deve essere antisdrucciolevole. Eventuali differenze di livello tra gli elementi costituenti una pavimentazione devono essere contenute in maniera tale da non costituire ostacolo al transito di una persona su sedia a ruote. i grigliati utilizzati nei calpestii debbono avere maglie con vuoti tali da non costituire ostacolo o pericolo, rispetto a ruote, bastoni di sostegno e simili.
  • 8.2.2 Pavimentazioni
    I grigliati inseriti nella pavimentazione devono essere realizzati con maglie non attraversabili da una sfera di 2 cm di diametro, i grigliati ad elementi paralleli devono comunque essere posti con gli elementi ortogonali al senso di marcia.

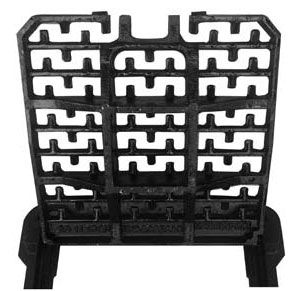

Caditoie in ghisa sferoidale
Caditoie in ghisa sferoidale

PIANE

Classe di carico: C 250

CODICE DIMENSIONI ESTERNE (mm) POZZETTO INTERNO (mm) H (mm) PESO (KG)
EKO GP.S E 40 C 400×400 300×300 33 13,00
EKO GP.S E 50 C 500×500 400×400 42 19,00
EKO GP.S E 60 C 600×600 500×500 50 32,00
EKO GP.S E 70 C 700×700 600×600 50 42,00

Classe di carico: D 400

CODICE DIMENSIONI ESTERNE (mm) POZZETTO INTERNO (mm) H (mm) PESO (KG)
EKO GP 40D* 400×400 300×300 75 22,00
EKO GP.S 50D* 500×500 400×400 75 29,00
EKO GP.S 60D* 600×600 500×500 75 44,00
EKO GP.S 70D* 700×700 600×600 75 54,00
EKO GP 80D* 800×800 700×700 80 72,00
EKO GP 90D* 900×900 800×800 80 104,00

*superficie di drenaggio ad asole senza inserti, non conformi al D.M. 236

CONCAVE

Classe di carico: C 250

CODICE DIMENSIONI ESTERNE (mm) POZZETTO INTERNO (mm) H (mm) PESO (KG)
EKO GC.S E 40 C 400×400 300×300 40 13,00
EKO GC.S E 40 C 500×500 400×400 42 21,00
EKO GC.S E 40 C 600×600 500×500 50 36,50
EKO GC.S E 40 C 700×700 600×600 50 43,00
